在车辆低速时转向轻便，在高速时甚至在极坏路面保证驾驶安全与安静是对转向的首要要求。
ZF-Servocom是在机械式循环球转向机的基础上开发的动力转向机，控制阀和工作活塞集成在紧密的壳体里，转向控制阀壳满足不同车辆的要求，从而确保转向安全与舒适。

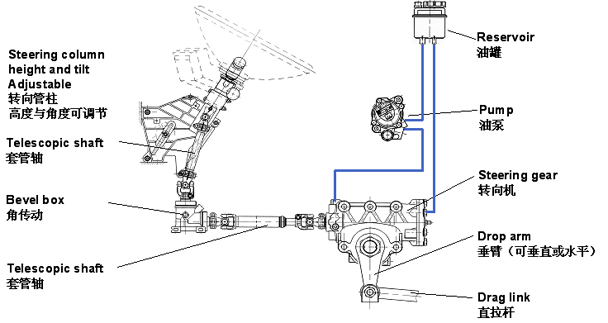

同时，ZF还可以提供整套的转向系统部件，如：角传动、转向垂臂、转向柱、转向拉杠、转向油罐等... |
 |
|
 ZF

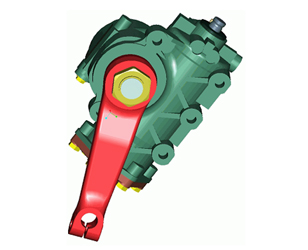

动力转向机的性能和特点： |
|
1. 可变速比，提高了转向的舒适性；
2. 一体式的自动转向限位及排气阀，降低了安装费用；
3. 高质量，对长途客车使用寿命可达100万公里；
4. 不需要维护，从而降低了使用成本。
|
|
|
|
| ZF
动力转向机型谱及主要技术参数： |
|
型号
|
8090
|
8095
|
8098
|
|
前桥轴荷（T）
|
﹤4.2 *
|
﹤6.5 *
|
﹥6.0 *
|
|
可变速比
|
14.0-16.6
|
15.7-18.5
|
22.2-26.2
17.0-20.0
|
|
最大压力（bar）
|
190+10
|
170+10
|
170+10
|
|
最大输出扭矩（Nm）
|
2589
3059
|
4356
5147
|
6479
7618
|
|
重量（kg）
|
17
|
27
|
42
|
|
|
*大概数值
取决于不同的车桥参数。ZF计算是可能的。 |
|
| |
| ZF转向器8090-8098（ZF
Servocom)应用特性: |
|
1. 高压传动，减少压力损失---能量消耗少
2. 标准化程度高---应用范围广
3. 横块化设计---基本零件均相同
4. 重量轻---可增加有效负载(净载重量)
5. 免维护---降低保养成本
6. 变速比特性---手感好
7. 行程卸压保护---系统可靠性高
8. 良好的直线行使保持能力
9. 回正能力好
|
|
| |

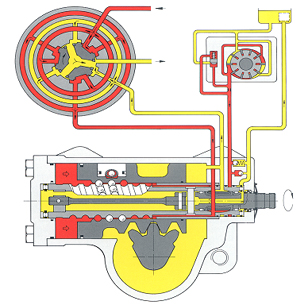

| 循环球式转向机---ZF
Servocom 8090-8098 结构原理: |
|
两个传动副：
1. 螺杆、刚球和螺母组成
2. 螺母上的齿条和扇形轴上的齿扇组成
|
|
|
|
|
| |

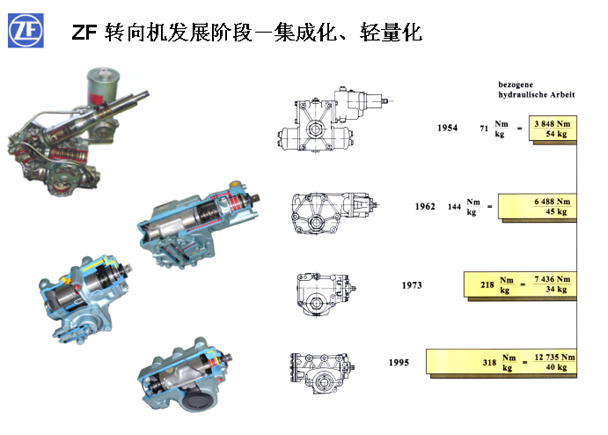

| ZF
转向机发展阶段－集成化、轻量化 |
|
|
|
|
| ZF
转向机安装应用及维护保养 |
| |
| 8090～8098
应用安装： |
应用要求：
1. 转向机与油泵的匹配（流量/排量，压力）
2. 压力油管与回油管规格要求--内径
3. 转向传动轴布置（避免万向节效应）
4. 垂臂运动范围 （最大利用率）
5. 系统刚性
6. 系统的运动较核
7. 油品
|
安装调整要求：
1. 角传动与转向机的安装对中标记（装配保证，垂臂上刻度线）
2. 管路走向与固定 （噪音/振动/安全）
3. 转向机的卸压限位调整 （先调桥上转向限位螺栓）
4. 油罐/补偿容积
5. 系统清洁度
|
| |

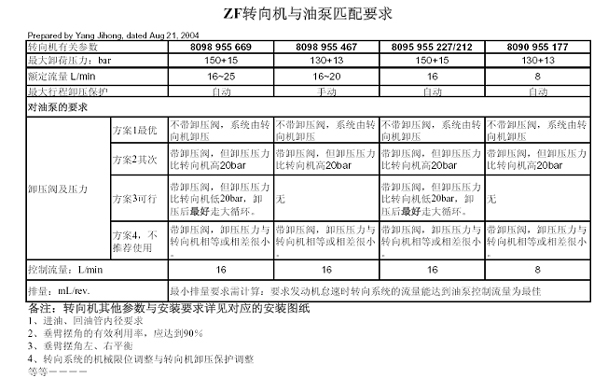

| 转向机应用匹配要求： |
|
|
| |

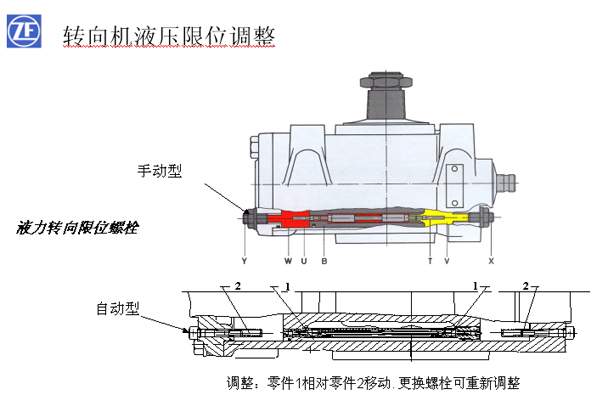

| 转向机液压限位调整： |
|
|
| |

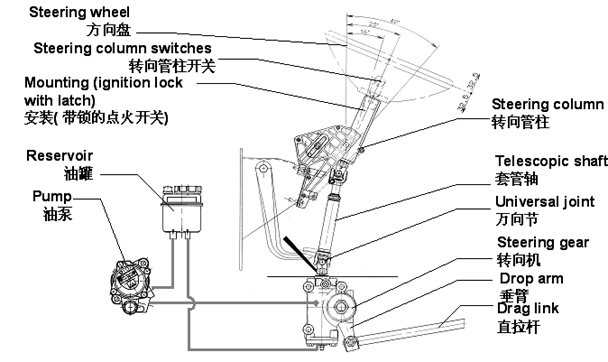

| 转向机立式安装示意图： |
|
|
| |

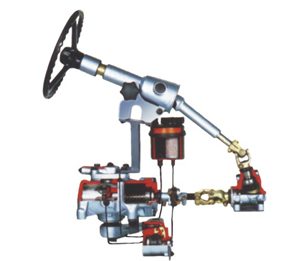

| 转向机卧式安装示意图—带角传动： |
|
|
| |
| ZF转向机的维护与保养： |
维护: ZF
转向机-->免维护

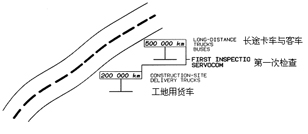

检查: 初次检查为：500,000公里
以后每 250,000公里检查一次
油品: 可使用全自动变速箱油Ecofluid A 或
按照ZF润滑油表TE-ML 09选择
油品更换: 仅在对转向油泵,转向器等进行维修更换时。
|
|
| |
