ZF低地板公交客车车桥系统 - ZF传动系统与底盘技术

　ZF低地板公交客车车桥系统的性能和特点：

　　1. 上下车无需阶梯，从前到后处于同一平面；

　　2. 完整车桥系统，包括悬挂系统，空气弹簧，减震器和盘式制动器；

　　3. 地板高度可低至350mm；

　　4. 过道宽度可达900mm；

　　5. 良好机动性，转向角度可达55度，转向精确控制；

　　6. 最新盘式制动器技术，具有前后桥摩擦盘片相同零件，连续制动补偿感应特点；

　　7. 轻量化设计，噪声低，性能高。

　为何ZF“低地板”获得成功－－－进出便利：

　　1. 乘客受益:

　　为以下乘客提供便利

　　·老年人

　　·残疾人

　　·带婴儿车的母亲

　　·带行李乘客

　　2. 公交公司受益:

　　·被公众广范认同

　　·由于无台阶而缩短上下客时间

　　·由于降低挡风玻璃高度,司机视野增强

　　3. 给主机厂带来的受益：

　　·公众认同+公交公司受益=主机厂的产品订单

　ZF公交客车车桥系统--- RL 85A 前桥和 AV 132 门式驱动后桥：

	RL 85A	AV 132/80（度）	AV 132/87（度）	AV 132/90（度）
车桥型号	低地板前桥	低地板门式驱动桥	低地板门式驱动桥	低地板门式驱动桥
允许整车宽度	2300-2600mm	2300-2600mm	2300-2600mm	2300-2600mm
允许最大轴荷	8500kg	11500-13000kg	11500-13000kg	11500-13000kg
车轮跳动行程	±85mm	-	-	-
最大转向角	55（度）	-	-	-
最大输入转矩	-	50000Nm	50000Nm	50000Nm
允许发动机最大功率	-	260kw	260kw	260kw
速比	-	4.07/4.54/5.13 /5.74/6.20/9.82	3.93/4.37/4.72/5.27 /5.77/6.21/7.38	3.85/4.18/4.54/5.13 /5.74/6.20/9.82
轮胎尺寸（标准）	275/70R22.5	275/70R22.5双胎	275/70R22.5双胎	275/70R22.5双胎
轮辋尺寸（标准）	22.5''* 8.25''	22.5''* 8.25''	22.5''* 8.25''	22.5''* 8.25''
制动器型式	盘式	盘式	盘式	盘式
桥重（包括油）	-	819kg （含盘式制动器）	819kg （含盘式制动器）	819kg （含盘式制动器）
系统总重**	625kg	1033kg	1033kg	1033kg

　　**整个系统总重包括悬挂臂，杆件，气囊，减震器。

　ZF公交客车支撑桥系统：

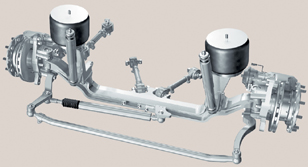

　ZF 低地板刚性前桥系统 RL 85A 应用特性：

　　适用车型:10-12M

　　1. 超低底盘或低入口公交车使用

　　2. 适应左置或右置方向

　　3. 转向角度达55/44度

　　4. 最大轴荷：8.5 T

　　5. 轴距5,000mm~6,500mm

　　6. 盘式制动器/前后桥摩擦蹄片可以互换,连续制动补偿

　　7. 过道宽达 900mm

　　8. 完整的车桥系统供应

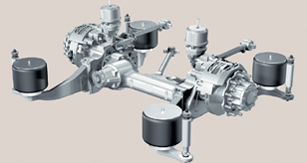

　ZF门式驱动后桥 AV 132 应用特性：

　　适用车型:10-12M

　　1. 超低底盘公交车必用

　　2. 三种输入角度：80/87/90

　　3. 最大轴荷： 11.5 - 13 T

　　4. 双级减速：侧边+主减，结构紧凑

　　5. 多种主减速比

　　6. 完整的车桥系统供应

　　7. 盘式制动器

　　8. 重量轻，噪音低

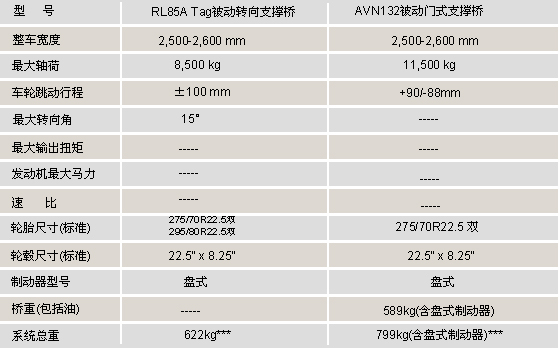

　ZF门式支撑桥 --- AVN132：

　　1. 与门式桥 AV 132类似

　　2. 最大轴荷 11.5 T

　　3. 应用: 城市公交车

　ZF传动系布置：

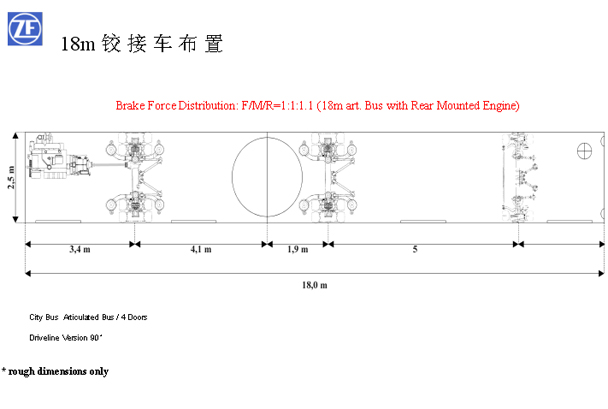

　18m铰接车布置：
