PD-A系列
​‍

特性 Features

引出脚功能兼容

输入与输出完全隔离

快速动态响应

体积小，单路输出

高可靠性，长寿命设计

输入特性Input Characteristic

电压范围 12VDC （额定值） 9 -18 VDC 反压保护 应用时外接熔丝

24VD （额定值） 18 - 36 VDC

48VDC （额定值） 36- 72 VDC

110VDC (额定值） 70-140VDC

输出特性Output Characteristic

电压精度 …………………………………………………………………………±2%

电压调整率 ……………………………………………………………………±1%

负载调整率………………………………………………………………………±1%

交叉调节率………………………………………………………………………±3%

温度变化率………………………………………………………………………±0.02%/℃

电流限制点 ……………………………………………………………………120%(Typ)

响应温度…………………………………………………………………………400μs

注：交叉调节率仅指多路输出的电源

一般特性General Characteristic

工作频率 ………………………………………………………………………… 300 KHz

绝缘电阻 …………………………………………………………………………200 MΩ

MTBF ………………………………………………………………………………＞50000H

绝缘强度

输入-输出: ＞500 VDC

输入-外壳: ＞500 VDC

输出-外壳: ＞500 VDC

环境特性

工作温度 （工业品）: -25 - + 60℃ （ 军Ⅰ）: -40~ +70℃

储存温度 （工业品）: -45 - +105℃ （ 军Ⅰ）: -55~ +105℃

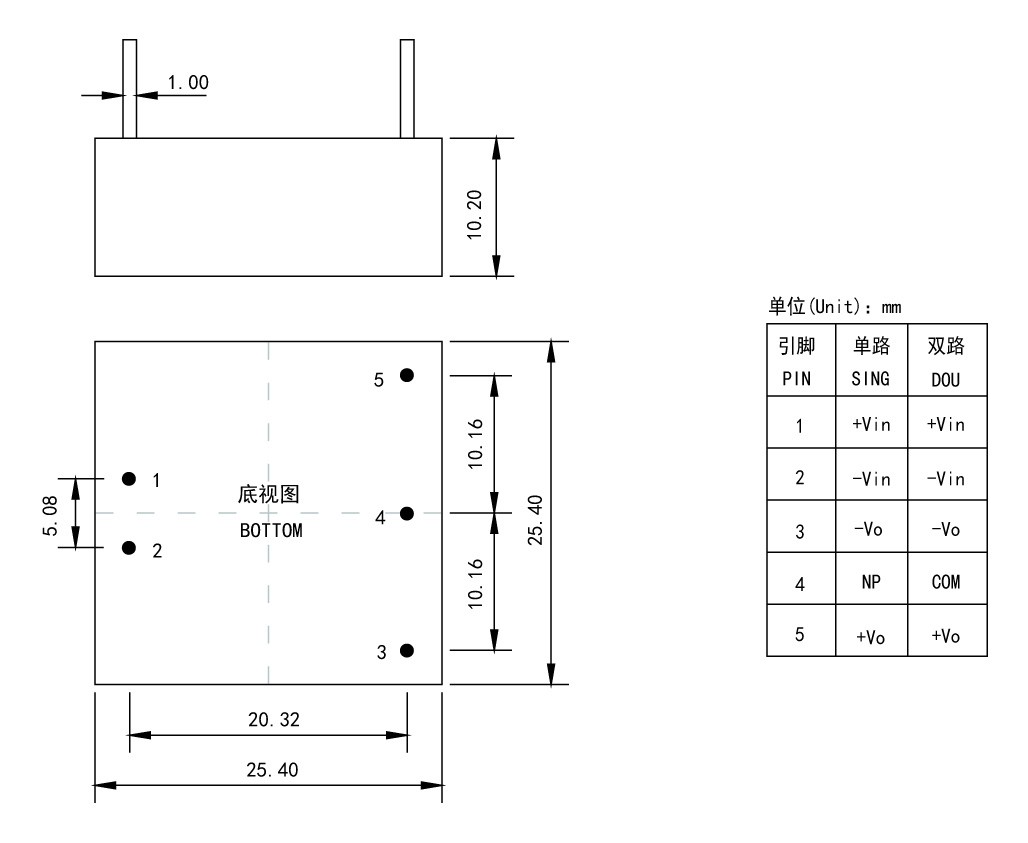

外型尺寸和引脚定义

说明：仅列出典型型号，其他型号，请确定功率.输入电压及输出电压，致电我公司025-52636416
